Detaillierte Erläuterung des bürstenlosen Motorcontrollers (ESC)



Bei diskutierenbürstenlose DC -Motoren (BLDC)Wir konzentrieren uns häufig auf Geschwindigkeit, Drehmoment, Leistungsdichte und andere Hardwareparameter, übersehen jedoch tendenziell eine ebenso kritische Komponente - den bürstenlosen Motorsteuerer (merkwürdiger Speed ​​-Controller, kurz), auch als elektronischer Geschwindigkeitsregler bezeichnet.



Unabhängig davon hängt die Leistung eines bürstenlosen Motors von dem Controller ab, mit dem er ausgestattet ist. Es kann gesagt werden, dass ESC nicht nur das Gehirn des Motors ist, sondern auch der entscheidende Faktor der Reaktionseffizienz und Stabilität des gesamten Systems.

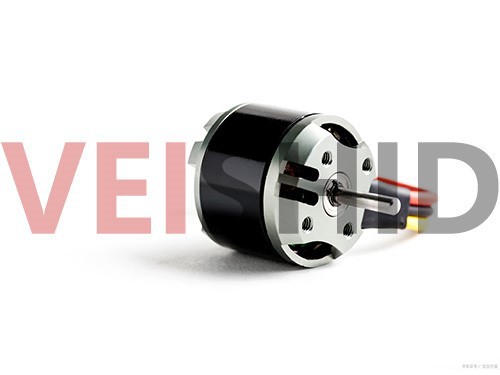

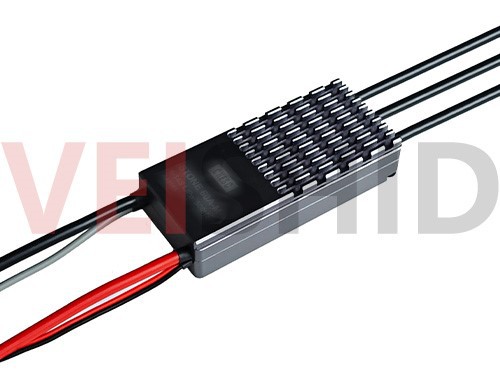

1. grundlegende Definition von ESC: Das "Gehirn", das die Motordrehzahl steuert

ESC ist ein elektronisches Schaltungsmodul, das speziell für bürstenlose Motoren ausgelegt ist. Seine Kernaufgabe ist es, Signale von der Hauptsteuerplatine, des Fernbedienungsregels oder des Host-Computers zu erhalten und sie in Antriebsspannungs- und Kommutierungssignale für die Drei-Phasen-Wicklung des Motors umzuwandeln, wodurch die motorische Geschwindigkeit, Richtung und Start\/Bremse eine präzise Steuerung erreicht.



Es ist zwischen dem Netzteil, dem bürstenlosen Motor und dem Hauptsteuerungssystem verbunden, als Brücke fungiert, den Energieausgang und den Kommutierungsmodus in Echtzeit eingestellt und ist ein unverzichtbarer Bestandteil des pinsellosen Motorsystems.



2. Funktionsmodule von ESC -Kern

• Ein ausgereiftes ESC kann nicht nur das grundlegende Start und den Betrieb des Motors abschließen, sondern auch eine Vielzahl von wichtigen Funktionsmodulen integrieren, einschließlich:
• Drei-Phasen-Kommutierungskontrolle: Gemäß der Hall- oder Back-EMF-Rückkopplungssignal wird die Rotorposition festgelegt, um eine effiziente Kommutierung zu erreichen.
• Geschwindigkeitsregelung: Passen Sie die Antriebsfrequenz und den Arbeitszyklus anhand der Eingangssignale wie PWM\/Analog\/UART an.
• Strom- und Spannungsschutz: Erkennen Sie den Motorstrom und die Batteriespannung, um Überstrom-, Unterspannungs- und Kurzschlussrisiken zu vermeiden.
• Start-Stopp- und Bremslogik: Stützen Sie Soft Start, schnelles Bremsen, Rückwärts- und andere Kontrollstrategien;
• Status-Rückkopplungsfunktion: High-End-ESC kann Echtzeit-Rückkopplungen von Geschwindigkeit, Strom, Temperatur und anderen Parametern bieten, um die Bildung eines Steuerungssystems mit geschlossenem Schleifen zu erleichtern.



3. Warum bestimmt der Motorregler die Obergrenze der Motorleistung?

Sie können sich fragen: Ist der Motor nicht die Kernhardware? Ist der Controller wirklich so wichtig?

Das ist sicher. Der Steueralgorithmus und die Reaktionsgenauigkeit des ESC bestimmen direkt, ob der Motor "intelligent" und "reibungslos" ausgeführt wird. In einfachen Worten:

• Wenn der Kontrollalgorithmus nicht genau ist, ist die Geschwindigkeit anfällig für Schwankungen und die Effizienz ist gering.
• Wenn die Antriebsfrequenz nicht hoch ist, erzeugt der Motor mehr Rauschen und mechanische Spannung.
• Wenn Algorithmen mit hoher Ordnung wie das FOC nicht unterstützt werden, ist es für den Motor schwierig, Drehmoment\/Positionsregelung mit hohem Präzision zu erreichen.

Mit anderen Worten, die Leistung des gleichen bürstenlosen Motors kann bei der Ankunft verschiedener Controller stark variieren.

Aus diesem Grund nimmt die Auswahl und das Debuggen von Controllern in hoher Nachfragesituationen wie Luftfahrtdrohnen, Robotern und medizinischen Geräten viel Energie in der Systementwicklung ein.

-- Analyse von drei gemeinsamen Kontrollmethoden

Der Schlüssel zur Steuerung eines bürstenlosen Motors (BLDC) ist, wie man ihn zum richtigen Drehen "fährt". Da der bürstenlose Motor selbst keine Bürsten und Kommutatoren hat, muss er sich auf einen externen Controller (ESC) verlassen, um die dreiphasige Spulenenergierungssequenz entsprechend der Position des Rotors genau zu ergeben. Dieser Prozess wird als elektronische Kommutierung bezeichnet.



Unterschiedliche Kontrollmethoden beeinflussen die Effizienz, den Rauschen, die Läufe und die Reaktionsgeschwindigkeit des Motors. Derzeit gibt es drei Mainstream-motorische Kontrollmethoden: Sechsstufige Quadratwellensteuerung, Sinuswellenregelung und feldorientierte Steuerung (FOC). Schauen wir sie uns nacheinander an.



1. Sechsstufe Quadratwellenkontrolle: Wirtschaftliche, praktische, schnelle Reaktion

Die sechsstufige Quadratwellenkontrolle (auch als Trapez-Wellensteuerung oder Trap-Steuerung bezeichnet) ist derzeit die häufigste und am wenigsten kostengünstigste Kontrollmethode und wird häufig in Elektrowerkzeugen, Drohnen, Kühlventilatoren und anderen Produkten verwendet.



Prinzip:

In einem elektrischen Zyklus unterteilt der Regler die dreiphasige Wicklung des Motors in sechs Zuständen in einer festen Reihenfolge und zirkuliert die Leistung wiederum (zwei Phasen werden eingeschaltet und eine Phase wird jedes Mal getrennt), wodurch ein einfaches rotierendes Magnetfeld bildet, wodurch der Rotor zum Bewegen führt.



Vorteil:

• Der Algorithmus ist einfach und hat niedrige Hardwareanforderungen
• Schnelle Antwort, geeignet für sofortige Beschleunigungs-\/Verzögerungsszenarien
• Niedrige Kosten, geeignet für groß angelegte Verbraucheranwendungen



Mangel:

• Beim Umschalten der Phasen ändert sich der Strom plötzlich, was leicht zu elektromagnetischem Rauschen und Vibrationen erzeugt werden kann
• Die Effizienz ist nicht so gut wie die Sinuswellenkontrolle, insbesondere bei niedriger Geschwindigkeit.
• Nicht geeignet für Geräte mit strengen Anforderungen an Rauschen und Vibrationen

2. Sinuswellenkontrolle: glatter und leiser

Die Sinuswellenkontrolle macht, wie der Name schon sagt, die dreiphasige Stromwellenform so nahe wie möglich an einer Sinuswelle, die ein kontinuierlicheres und stabileres rotierendes Magnetfeld erzeugen kann. Es ist fortgeschrittener als die Steuerung der Quadratwelle und wird in Ausrüstung, die Stabilität und Geräuschkontrolle benötigen, wie medizinische Geräte, Elektrofahrzeuge, Industrieventilatoren usw. häufig eingesetzt.



Prinzip:

Durch die Suche nach einer Tabelle oder in Echtzeitberechnungen moduliert der Controller den Dreiphasenstrom in jedem Moment genau, so dass er eine Sinuswelle mit einer Phasendifferenz von 120 Grad bildet und den Rotor zum reibungslosen Drehen antreibt.



Vorteil:

• Reduzieren Sie die Strommutation während der Kommutierung, reduzieren Sie Rauschen und Vibrationen signifikant
• Glätterer Start-Stop-Prozess, geeignet für Anwendungen mit hohen Komfortanforderungen
• Hoher Effizienz, insbesondere im mittleren und niedrigen Geschwindigkeitsbereich



Mangel:

• Hohe Anforderungen an die Stromwellenformkontrolle, die Komplexität und die Kosten der Controller erhöhen
• Eine genaue Positionserkennung ist die Grundlage (erfordert normalerweise Hallsensor oder Encoder)

3. FOC-Steuerelement (Feldausrichtung): Die erste Wahl für Hochleistungssysteme

FOC, auch als feldorientierte Steuerung bekannt, ist eine High-End-Motorsteuerungstechnologie. Es kann das Strom- und Magnetfeld präzise synchronisieren und so eine effizientere und genauere Drehmomentregelung erreichen. FOC ist zur Mainstream -Lösung in industriellen Servosystemen, Robotern und Elektrofahrzeugen geworden.



Prinzip:

Der FOC wandelt den dreiphasigen Strom in D-Achse- und Q-Achse-Komponenten in einem rechteckigen Koordinatensystem durch mathematische Transformation (Clarke & Park-Transformation) um und steuert dann den Drehmomentstrom und den Anregungsstrom unabhängig, um eine genauere Magnetfeldsteuerung zu erreichen. Der Controller erzeugt dann eine PWM -Signalausgabe durch inverse Transformation.



Vorteil:

• Sehr genaue Drehmomentkontrolle und Geschwindigkeitskontrolle können erreicht werden
• Schnelle Systemreaktion, ausgezeichnete dynamische Leistung, glatteres Start-up
• Die Stromwellenform ist sinusförmiger, verbessert die Effizienz und die Reduzierung des Energieverbrauchs
• Kann in Servosystemen mit geschlossenem Kreislauf in Kombination mit Encodern verwendet werden, um die Positionierungsregelung zu erreichen



Mangel:

• Der Algorithmus ist komplex und der Controller benötigt eine starke Verarbeitungsleistung (z. B. Hochleistungs-MCU)
• Das Debuggen ist schwierig, und die anfänglichen Entwicklungskosten und Zeitinvestitionen sind hoch



Zusammenfassung: Verschiedene Kontrollmethoden sind für verschiedene Anwendungsszenarien geeignet

Kontrollmethode	Merkmale	Anwendbare Szenarien
Sechsstufe Quadratwellensteuerung	Einfache, schnelle Reaktion, niedrige Kosten	Drohnen, Elektrowerkzeuge, Lüfter
Sinuswellenkontrolle	Niedriges Geräusch, gute Stabilität	Medizinische Geräte, Elektrofahrzeuge, Haushaltsgeräte
FOC -Kontrolle	Hohe Präzision und hohe Effizienz	Industrieservos, Roboter, Automatisierungsausrüstung



Die Auswahl der richtigen Kontrollmethode hängt von Ihren Anwendungsanforderungen, Ihrem Budget und Ihren Erwartungen an die Systemleistung ab. Wenn Sie nach Kontrollgenauigkeit, Betriebseffizienz oder geringem Geräuscherlebnis suchen, ist die Auswahl der Kontrollmethode noch wichtiger als der Motor selbst.

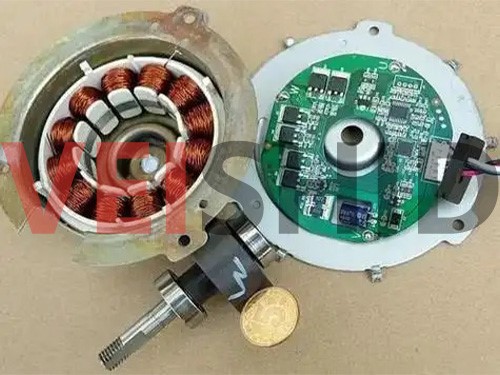

Nachdem wir die Kontrolllogik des bürstenlosen Motorcontrollers (ESC) verstanden haben, müssen wir auch seine interne Struktur verstehen und wie er mit externen Geräten kommuniziert. Diese Inhalte sind nicht nur für Produktentwickler hilfreich, sondern helfen Benutzern auch, festzustellen, ob ein Controller für ihre Anwendung geeignet ist.



1. Kernkomponenten des Controllers

Obwohl es auf dem Markt viele Arten von motorischen Controllern bürstenlosen motorischen Controllern gibt, ist die Grundstruktur der meisten ESCs ungefähr gleich, hauptsächlich die folgenden Kernmodule:

(1) Hauptsteuerungschip (MCU)

Der Hauptsteuerungschip ist das "Gehirn" des Controllers, der für den Empfang von Anweisungen, Verarbeitungs -Kommutationsalgorithmen, Modulationsausgangssignale usw. verantwortlich ist. Getriebe Chips umfassen STM32, Ti C2000, NXP usw. Die Chipleistung bestimmt die Kontrollgenauigkeit, unterstützte Algorithmustypen (z. B. FOC), Kommunikationskapazitäten usw. usw.



(2) Antriebskreis

Die Antriebskreis ist dafür verantwortlich, das vom Hauptsteuerchip gesendete PWM-Steuersignal zu verstärken und das MOSFET- oder IGBT-Gerät zu treiben, um die Drei-Phasen-Wicklung mit hoher Leistungsspannung zu liefern. Dieser Teil wird auch als "Power Stage" bezeichnet.



(3) Strom- und Spannungserkennungsmodul

Wird verwendet, um den Echtzeitstrom und die Spannung während des Betriebs des Motors zu überwachen. Wenn der Strom zu hoch ist oder die Spannung zu niedrig ist, kann der Controller rechtzeitig Schutzmaßnahmen ergreifen, um zu verhindern, dass der Motor verbrennt oder die Kontrolle verliert. Hallstromsensoren oder Shunt -Widerstände werden im Allgemeinen verwendet, um Strom zu erkennen.



(4) Leistungsverwaltungsmodul

Konvertiert die Hauptleistung der Hochspannung (z. B. 12 V, 24 V, 48 V usw.) in niedrige Spannung (z. B. 3,3 V oder 5 V), die vom Steuerkreis erforderlich sind. Enthält in der Regel Komponenten wie DC-DC-Wandler und Spannungsregler, um einen stabilen Betrieb des Systems sicherzustellen.



(5) Signalgrenzfläche und Schutzschaltung

Verantwortlich für die Kommunikation mit externen Geräten, einschließlich Eingabebeharten und Feedback -Statussignalen. Darüber hinaus wird ESC häufig mit Überspannungsschutz, Übertemperaturschutz, ESD -elektrostatischen Schutz und anderen Schaltungen zur Verbesserung der Systemzuverlässigkeit ausgelegt.

2. GEMEINE Signaleingangsmethoden und Kommunikationsprotokolle

ESC muss bestimmen, wie der Motor basierend auf den von externen Geräten gesendeten Signalen (z. B. der Hauptsteuerplatine, Fernbedienung, SPS) gesendet wird. Daher muss es mehrere Eingabemethoden und Kommunikationsprotokolle unterstützen. Im Folgenden sind die aktuellen Mainstreams aufgeführt:



(1) PWM -Signal (am häufigsten)

• Prinzip: Steuern Sie die Geschwindigkeit, indem Sie das Zeitverhältnis mit hohem Niveau ändern (Arbeitszyklus)
• Anwendung: Fernbedienungsmodelle, Lüftersteuerung, elektrische Skateboards usw.
• Merkmale: Einfach zu bedienende, starke Kompatibilität, kann jedoch keine komplexen Anweisungen übergeben



(2) PPM-Signal (Multi-Channel-Synthese)

• Prinzip: Kombinieren Sie mehrere PWM -Signale in einer Zeile für die Übertragung, die für das Fernbedienungssystem geeignet ist
• Anwendung: Multi-Rotor-UAV, Fernbedienungssystem
• Merkmale: Kabel speichern, geeignet für die Steuerung der Mehrkanalsteuerung



(3) Serienkommunikation UART

• Prinzip: Anweisungen und Daten (wie Geschwindigkeit, Modus, Parameter) im Textformat übertragen
• Anwendung: Industrieautomatisierung, Roboterentwicklung
• Merkmale: Unterstützen



(4) Can Bus (Controller Area Network)

• Prinzip: Mehrere Geräte teilen einen Bus und verwenden eine Frame -Struktur, um Anweisungen und Feedback -Informationen zu übermitteln
• Anwendung: Automobil, Industrie -Roboter, AGV -Auto
• Merkmale: Stabil und zuverlässig, starke Anti-Interferenz, geeignet für die Mehrfachknotenkontrolle in komplexen Systemen



(5) I²C -Kommunikation

• Prinzip: Master-Slave-Struktur, zwei Signallinien, um die Zwei-Wege-Kommunikation zu vervollständigen
• Anwendung: Kleine intelligente Geräte, Sensor -integrierte Systeme
• Merkmale: Netzt



(6) Analogspannungseingang

• Prinzip: Geschwindigkeitsanpassung durch 05 V oder 03.3V Analogsignal
• Anwendung: Einfache Industriegeräte, alte Steuerungssysteme
• Merkmale: Geeignet für Anforderungen mit geringer Kontrollgenauigkeit, einfach zu integrieren



3. Trends: Intelligenz-, Netzwerk- und Multi-Protokoll-Unterstützung

Moderner ESC ist nicht nur ein "Executor", der Kontrollanweisungen ausführt, sondern auch immer mehr Funktionen wie intelligentes Urteilsvermögen, Selbstanpassung der Parameter und dem Betriebsstatus-Feedback verfügt. Zum Beispiel:

• Feedback der Statusüberwachung: Feedback von Echtzeitgeschwindigkeit, Strom, Spannung, Temperatur usw.
• Remote -Konfiguration: PID -Parameter und Steuerstrategien online über einen seriellen Port oder CAN einstellen
• Multi-Protokoll-Kompatibilität: Ein ESC unterstützt sowohl PWM als auch UART und erleichtert die kompatible Integration verschiedener Systeme

In industriellen oder intelligenten Roboteranwendungen wird diese Art von "intelligenter" Controller zum Mainstream.
