Nabenmotor



Nabenmotorist eine Technologie, die einen Elektromotor, einen Antriebsstrang und ein Bremssystem in einer einzigen Nabe integriert und in Elektrofahrzeugen weit verbreitet ist. Im Vergleich zu herkömmlichen Fahrzeugen entfallen komplexe mechanische Verbindungen wie Antriebswelle, Halbwelle und Achsschenkel, wodurch das Getriebesystem prägnanter wird. Durch diese Vereinfachung wird nicht nur die Getriebeeffizienz deutlich verbessert, sondern auch wertvoller Innenraum gespart, was zu mehr Flexibilität bei Design und Handling des Fahrzeugs führt.



Die Entwicklung des Nabenmotors durchlief drei Hauptphasen: Ursprung, technologischer Durchbruch und breite Anwendung. Das Konzept lässt sich bis zum Ende des 19. Jahrhunderts zurückverfolgen. Um 1890 wurden die ersten Patente für Nabenmotoren sowohl in Direktantriebs- als auch in Verzögerungskonfiguration angemeldet und damit der Grundstein gelegt. Mit der Entwicklung der Elektrofahrzeugindustrie durchbrechen Nabenmotoren weiterhin technische Engpässe und erreichen nach und nach ein effizientes, kompaktes und intelligentes Design, das mittlerweile zu einer der wichtigsten Antriebstechnologien im Bereich Elektrofahrzeuge geworden ist.





Nabenmotoren lassen sich je nach Bauart und Funktionsprinzip in viele Typen einteilen.



1. Geteilt nach Motorstruktur

Innenrotor-Nabenmotor: Der Innenrotormotor hat eine hohe Geschwindigkeit und Leistungsdichte, ist klein und leicht. Das Ausgangsdrehmoment wird durch die Verzögerungsstruktur verstärkt, aber ihr Design ist komplex, die Schmierung ist schwierig, der Getriebeverschleiß ist schnell, es ist nicht einfach, Wärme abzuleiten, und das Geräusch ist groß, so dass es in praktischen Anwendungen weniger verwendet wird.

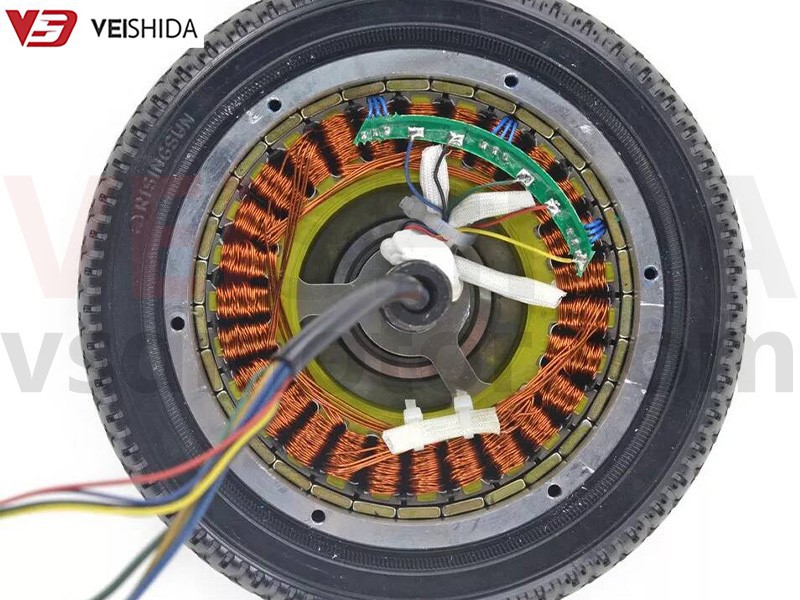

Außenrotor-Nabenmotor: Der Außenrotormotor zeichnet sich durch niedrige Drehzahl und hohes Drehmoment aus, erfordert keine Verzögerung des Mechanismus, relativ einfache Struktur, weniger Übertragungskette, hohen Wirkungsgrad. Allerdings sind Volumen und Gewicht groß, der Wirkungsgrad sinkt bei hoher Belastung schnell und die elektrische Bremsleistung ist gering, sodass zusätzliche mechanische Bremssysteme erforderlich sind. Derzeit haben einige Unternehmen die Massenproduktion von Außenrotornabenmotoren realisiert.



2. Entsprechend der Richtung des Magnetfelds

Axialer Magnetfeld-Nabenmotor: Dieser Motor ist kompakt, das Statordesign bietet viel Flexibilität und kann eine hohe Drehmomentdichte bieten. Allerdings ist die Steuerungstechnik schwierig und relativ aufwendig.



Radialer Magnetnabenmotor: Die Technologie ist relativ ausgereift, das Statordesign ist relativ einfach und er wird auf dem Automobilmarkt häufig verwendet. Obwohl die Effizienzleistung ausgezeichnet ist, ist die Drehmomentdichte relativ gering.



3. Teilen Sie nach Motortyp

Permanentmagnet-Nabenmotor: Die Verwendung effizienter Permanentmagnetmaterialien mit hoher Leistungsdichte und Effizienz, die in Elektrofahrzeugen weit verbreitet sind. Aufgrund seiner einfachen Struktur und schnellen Reaktionsgeschwindigkeit eignet es sich für Szenarien, die eine schnelle Beschleunigung und eine präzise Steuerung erfordern.



Asynchroner Nabenmotor: Dieser Motor verfügt über eine hohe Haltbarkeit und Stabilität und eignet sich für einige Anwendungen, die eine hohe Zuverlässigkeit erfordern. Obwohl sein Wirkungsgrad etwas geringer ist als der von Permanentmagnetmotoren, bietet er mehr Kosten- und Herstellungsvorteile.



Nabenmotor mit geschalteter Reluktanz: einfache Struktur und langlebig, leicht zu steuern, geeignet für den Bedarf an Anlässen mit hoher Drehmomentabgabe. Allerdings sind die Vibrationen und Geräusche von geschalteten Reluktanzmotoren groß und das Design muss in der Regel optimiert werden, um diese Effekte zu reduzieren.



4. Teilen Sie nach Antriebsmodus

Direktantrieb: Der Motor treibt das Rad direkt an, ohne den mittleren Übertragungsmechanismus, einfacher Aufbau, weniger Energieverlust, hoher Wirkungsgrad. Diese Methode reduziert die mechanische Übertragungskette und eignet sich für effiziente, wartungsarme Fahrzeugkonstruktionen.



Verzögerungsantrieb: Das Ausgangsdrehmoment des Motors wird durch den Verzögerungsmechanismus für Anwendungen verstärkt, bei denen ein höheres Drehmoment erforderlich ist. Obwohl es die Komplexität erhöht, kann es bei niedrigen Geschwindigkeiten eine größere Antriebskraft bereitstellen und eignet sich für Fahrzeuge, die schwerer sind oder mehr Schub benötigen.



Der Nabenmotor ist eine fortschrittliche Technologie, die Motor, Getriebe und Bremssystem integriert und aufgrund seines hohen Wirkungsgrads und seiner kompakten Eigenschaften in vielen Bereichen weit verbreitet ist.



1. Elektrofahrzeuge

Bei Elektrofahrzeugen kommt der Nabenmotor besonders zum Einsatz. Es entfällt der komplexe Antriebsstrang und macht die Innenraumgestaltung flexibler. Durch den Verzicht auf mechanische Komponenten wie die Antriebswelle wird das Gewicht des Fahrzeugs reduziert, die Energieübertragungseffizienz verbessert und die Reichweite deutlich verbessert. Mit der Expansion des Marktes für Elektrofahrzeuge hat seine Anwendung in Elektrofahrzeugen der Mittel- und Oberklasse in Zukunft weitreichende Aussichten.



2. Elektrofahrräder

Bei E-Bikes sind Nabenmotoren aufgrund ihrer kompakten Bauweise, des geringen Wartungsaufwands und der effizienten Übertragung weit verbreitet. Im Vergleich zu herkömmlichen Motorantriebssystemen kann der Nabenmotor eine stabilere Leistungsabgabe liefern, wodurch die Fahrt sanfter und geräuschärmer wird. Da die Nachfrage nach urbaner Mobilität steigt, wird es weiterhin eine wichtige Position im Bereich Elektrofahrräder einnehmen.



3. Elektromotorräder

Elektromotorräder mit Nabenmotor können eine höhere Sofortbeschleunigung erreichen und gleichzeitig den komplexen Übertragungsmechanismus herkömmlicher Motorräder reduzieren. Aufgrund der stabilen Drehmomentabgabe ist das Fahren mit Elektromotorrädern komfortabler und die schnelle Leistungsreaktion ist nach und nach zu einem wichtigen Antriebskonzept für Elektromotorräder geworden.



4. Elektroroller

Elektroroller werden wegen ihrer Tragbarkeit und Flexibilität bevorzugt, und der Nabenmotor vereinfacht die Karosseriestruktur, reduziert den Energieverlust und verbessert die Ausdauer, indem er den Rollern einen direkten Kraftantrieb bietet. Seine geringe Größe und sein geringes Gewicht passen zudem perfekt zu den Anforderungen an die Leichtbauweise von Elektrorollern, und es wird erwartet, dass es in diesem Bereich in Zukunft ein breiteres Anwendungsspektrum geben wird.



5. Fitnessgeräte -- Crosstrainer

Im Bereich der Fitnessgeräte, beispielsweise Crosstrainern, können Nabenmotoren eingesetzt werden, um einen stabilen und kontrollierten Widerstand zu bieten. Sein reibungsloser Betrieb, sein geringer Geräuschpegel und aufgrund der eingebauten Struktur erfordern keine häufige Wartung, wodurch es sich sehr gut für den Einsatz als Heim- und Gewerbefitnessgerät eignet.



6. Transportroboter

Der Einsatz von Nabenmotoren in automatisierten Transportrobotern nimmt allmählich zu. Diese Roboter erfordern flexible Manövrierfähigkeit und effiziente Motorantriebssysteme, um sich an unterschiedliche Lasten und Umgebungsanforderungen anzupassen. Aufgrund ihres hohen Drehmoments und ihres geringen Wartungsaufwands können Transportroboter Aufgaben wie Handhabung und Verteilung effizient erledigen. Mit der Weiterentwicklung der Logistikautomatisierung wird der Einsatz von Nabenmotoren in diesem Bereich weiter ausgebaut.



Der Nabenmotor ist eine relativ einfache und effiziente Arbeitsweise, die den komplexen Antriebsstrang eines herkömmlichen Fahrzeugs erheblich vereinfacht.



1. Elektrische Ströme erzeugen Magnetfelder

Beim Einschalten der Spannung fließt der Strom in die Spulen des Motors und erzeugt ein Magnetfeld. Dieses Feld interagiert mit einem Permanentmagneten am Rotor und erzeugt ein Drehmoment, das den Rotor in Drehung versetzt. Da der Nabenmotor so konzipiert ist, dass er direkt im Rad eingebettet ist, kann dieses Drehmoment direkt auf das Rad wirken und das Fahrzeug in Bewegung setzen.



2. Drehmomentübertragung mit Radantrieb

Die Drehung des Rotors wird über ein Getriebe, beispielsweise ein Zahnrad oder eine Kette, direkt auf die Räder übertragen und treibt das Fahrzeug vorwärts. Im Vergleich zu herkömmlichen Fahrzeugen, die auf Kupplungen, Getrieben und Antriebswellen basieren, entfallen bei Nabenmotoren diese komplexen mechanischen Strukturen und vereinfachen die Fahrzeugkonstruktion. Es macht das Fahrzeug nicht nur leichter und spart Platz, sondern verbessert auch die Effizienz der Energieübertragung.



3. Controller-Einstellung und präzise Steuerung

Der Controller des Nabenmotors ist in der Lage, die Größe und den Stromfluss präzise anzupassen, um die Geschwindigkeit und Lenkung des Motors zu steuern. Durch die Anpassung des Stroms kann das Fahrzeug entsprechend den Bedürfnissen des Fahrers beschleunigen, verlangsamen oder eine konstante Geschwindigkeit beibehalten. Dadurch können Fahrzeuge wie Elektrofahrräder ein reibungsloses und effizientes Fahrerlebnis für unterschiedliche Straßenverhältnisse und Fahrbedürfnisse bieten.



1. Messung der Motorgeschwindigkeit

Bei der Messung der Motordrehzahl wird üblicherweise ein Drehzahlmesser oder ein Lasertachometer verwendet. Schließen Sie den Drehzahlmesser an die rotierende Welle des Nabenmotors an und bestimmen Sie die Ausgangsgeschwindigkeit des Motors, indem Sie seine Umdrehungen pro Minute (RPM) messen. Darüber hinaus kann das Ausgangssignal des Nabenmotor-Controllers auch zur genaueren Geschwindigkeitsüberwachung genutzt werden, indem die Echtzeitdaten per Software analysiert werden. Die Messung der Drehzahl hilft dabei, die Reaktion des Motors unter verschiedenen Betriebsbedingungen zu beurteilen und seine maximalen und minimalen Geschwindigkeitsbereiche zu kalibrieren.



2. Messung des Motordrehmoments

Die Messung des Drehmoments eines Nabenmotors kann mithilfe eines Drehmomentsensors erfolgen, der normalerweise am Ausgang des Motors installiert ist. Ein Drehmomentsensor kann die Drehmomentabgabe des Motors unter verschiedenen Lasten erfassen, um seine Leistungsabgabefähigkeit zu bestimmen. Darüber hinaus kann durch die Überwachung des Stroms (der Strom ist proportional zum Drehmoment) auch indirekt die Drehmomentleistung des Motors gemessen und ausgewertet werden. Anhand dieser Daten lässt sich beurteilen, ob der Motor genügend Antriebskraft bereitstellen kann, um den Fahranforderungen gerecht zu werden.



3. Umfassender Test der Motorleistung

Der umfassende Leistungstest wird normalerweise auf dem Versuchsstand durchgeführt und prüft hauptsächlich die Effizienz des Motors, die Leistungsabgabe, den Energieverbrauch und den Temperaturanstieg sowie andere Indikatoren. Während des Tests können verschiedene Arbeitsbedingungen des Motors im tatsächlichen Einsatz (z. B. unterschiedliche Geschwindigkeiten und Lasten) simuliert und verschiedene Parameter aufgezeichnet werden, um seine Gesamtleistung zu bewerten. Zu den gängigen Prüfpunkten gehören der Maximalleistungstest, der Effizienztest, der Wärmeableitungsleistungstest und der Langzeitlaufstabilitätstest usw., um sicherzustellen, dass der Motor die Einsatzanforderungen verschiedener Leistungsindikatoren erfüllt.



4. Überprüfen Sie den internen Fehler des Motors

Die Prüfung interner Motorfehler umfasst hauptsächlich Spulenkurzschlüsse, Wicklungsfehler, Lagerverschleiß und Steuerungsfehler. Ob die Wicklung normal ist, lässt sich in der Regel durch Widerstandsmessung prüfen; Tools zur Diagnose von Motorfehlern, wie z. B. Spektrumanalysatoren, können auch zur Erkennung potenzieller elektrischer und mechanischer Fehler eingesetzt werden. Darüber hinaus ist es durch Geräuschtests und Temperaturüberwachung möglich, festzustellen, ob im Motor ungewöhnliche Bedingungen vorliegen. Regelmäßige Fehlerprüfungen helfen, Probleme frühzeitig zu erkennen und die Lebensdauer des Motors zu verlängern.



Nabenmotor, angetrieben durch Innovation und strategische Zusammenarbeit in der Elektrofahrzeugindustrie (EV), zeigt eine starke Wachstumsdynamik und verfügt über großes Potenzial für die zukünftige Entwicklung. Als integrierte Antriebstechnologie wird der Nabenmotor aufgrund seiner Effizienz und strukturellen Vorteile nach und nach von immer mehr Unternehmen anerkannt und für den Einsatz in verschiedenen Bereichen gefördert.



1. Anwendungserweiterung und innovatives Design von Elektrofahrzeugen

Die Entwicklung von Elektrofahrzeugen hat einen enormen Raum für Innovationen bei Nabenmotoren geschaffen. Einige Unternehmen nutzen aktiv fortschrittliche Designs wie die Dual-Rotor-Radialflussstruktur, um technologische Durchbrüche bei Elektrofahrzeugen zu erzielen. Es wird erwartet, dass dieses Design zu einem höheren Drehmoment und einer höheren Energieeffizienz führt, sodass Elektrofahrzeuge eine stabilere und effizientere Antriebsunterstützung erhalten können. Mit der weiteren Optimierung der Technologie und der Verbesserung der Kostenkontrolle wird der Einsatz von Nabenmotoren in Elektrofahrzeugen den Ausbau beschleunigen und die Leistungsverbesserung von Elektrofahrzeugen fördern.



2. Schnelles Wachstum des nordamerikanischen Marktes

Aufgrund der rasanten Entwicklung von Elektrofahrzeugen wird erwartet, dass der nordamerikanische Markt in den kommenden Jahren das stärkste Wachstum der Nachfrage nach Nabenmotoren verzeichnen wird. Insbesondere aufgrund der Nachfrage nach leichter und effizienter Energieübertragung wird erwartet, dass der nordamerikanische Markt zu einem neuen Hochpunkt für die Entwicklung von Nabenmotoren wird. Durch die kontinuierliche Verbesserung der politischen Unterstützung und der damit verbundenen Infrastruktur wird das Marktpotenzial Nordamerikas weiter erschlossen und eine beispielhafte Rolle für die globale Förderung gespielt.



3. Branchenübergreifende Anwendungserweiterung

Die technologische Entwicklung von Nabenmotoren hat nicht nur den Fortschritt der Elektrofahrzeugindustrie vorangetrieben, sondern hat sich nach und nach auch in anderen Branchen etabliert. Beispielsweise brachte VSD nach monatelanger Forschung und Entwicklung einen Nabenmotor auf den Markt, der in Fitnessgeräten wie Crosstrainern zum Einsatz kommt. Diese Anwendung bietet eine sanftere, leisere und effizientere Antriebslösung für Fitnessgeräte und zeigt ihr Potenzial für eine breite Palette von Anwendungen in aufstrebenden Bereichen wie Sportgeräten, intelligenten Mobilgeräten und Robotik.



4. Zukunftsaussichten

Mit der Reife der Nabenmotortechnologie und der weiteren Reduzierung der Herstellungskosten wird ihr Anwendungsspektrum in Zukunft weiter erweitert und deckt eine Vielzahl von Szenarien ab, von intelligenten Fahrzeugen bis hin zu Haushaltsgeräten. In Kombination mit intelligenteren Steuerungssystemen und Hochleistungsmaterialien wird der Nabenmotor nach und nach zur zentralen Antriebstechnologie in einer Vielzahl innovativer Produkte werden und so zu einer effizienten, umweltfreundlichen und intelligenten Zukunft beitragen.





Wählen Sie VSD als IhrLieferanten von Nabenmotorenwird Ihnen mehrere Vorteile bringen. Mit mehr als einem Jahrzehnt Erfahrung in der Motorenentwicklung und -herstellung hat VSD umfassende technische Stärke aufgebaut und mehr als 50 technische Patente erhalten, wobei das Unternehmen stets bestrebt ist, leistungsstarke Motorlösungen bereitzustellen. Das Forschungs- und Entwicklungsteam von VSD setzt seine Innovationen fort und hat eine Reihe von Nabenmotoren auf den Markt gebracht, darunter der neu entwickelte Nabenmotor mit Außenrotor, der erfolgreich auf dem Ellipsentrainer in Fitnessgeräten eingesetzt wird und eine zuverlässige Motorauswahl für mehr Anwendungsszenarien bietet.



Zusätzlich,VSD bietet maßgeschneiderten Service, die individuell nach Ihren spezifischen Bedürfnissen entworfen und hergestellt werden können und so ein hohes Maß an Produktanpassung gewährleisten. Wir unterstützen Kunden auch dabei, das Werksgelände zu besichtigen, den Produktionsprozess transparent zu machen und das Vertrauen in die Zusammenarbeit zu stärken. Jeder Motortyp wird mit modernster professioneller Ausrüstung streng getestet und von einem detaillierten Testbericht begleitet, um die Qualität, Stabilität und Zuverlässigkeit des Produkts sicherzustellen. Wenn Sie sich für VSD entscheiden, erhalten Sie erstklassige Nabenmotorprodukte und eine Servicegarantie.
